ASCII表格生成器

• 一、效果展示
  • 1、在文本中的效果：
  • 2、上位机界面效果：
• 二、操作
  • 1、直接使用exe文件
  • 2、使用源码编译方法（源码见附录）
• 三、附录：
  • 1、源码

在写代码时有时要在代码中插入表格，手写太麻烦，所以使用 Python 的 Tkinter 开发了一个功能齐全、可自定义的 ASCII 表格生成器上位机工具。

一、效果展示

1、在文本中的效果：

┌────────────────────────────────────────────┐
│               DW3000 寄存器映射表            │
├────────────────────────────────────────────┤
│   addr   │       name      │     width     │
├──────────┼─────────────────┼───────────────┤
│   0x00   │      DEV_ID     │     32-bit    │
│   0x12   │   RX_BUFFER_0   │   1024-byte   │
└────────────────────────────────────────────┘

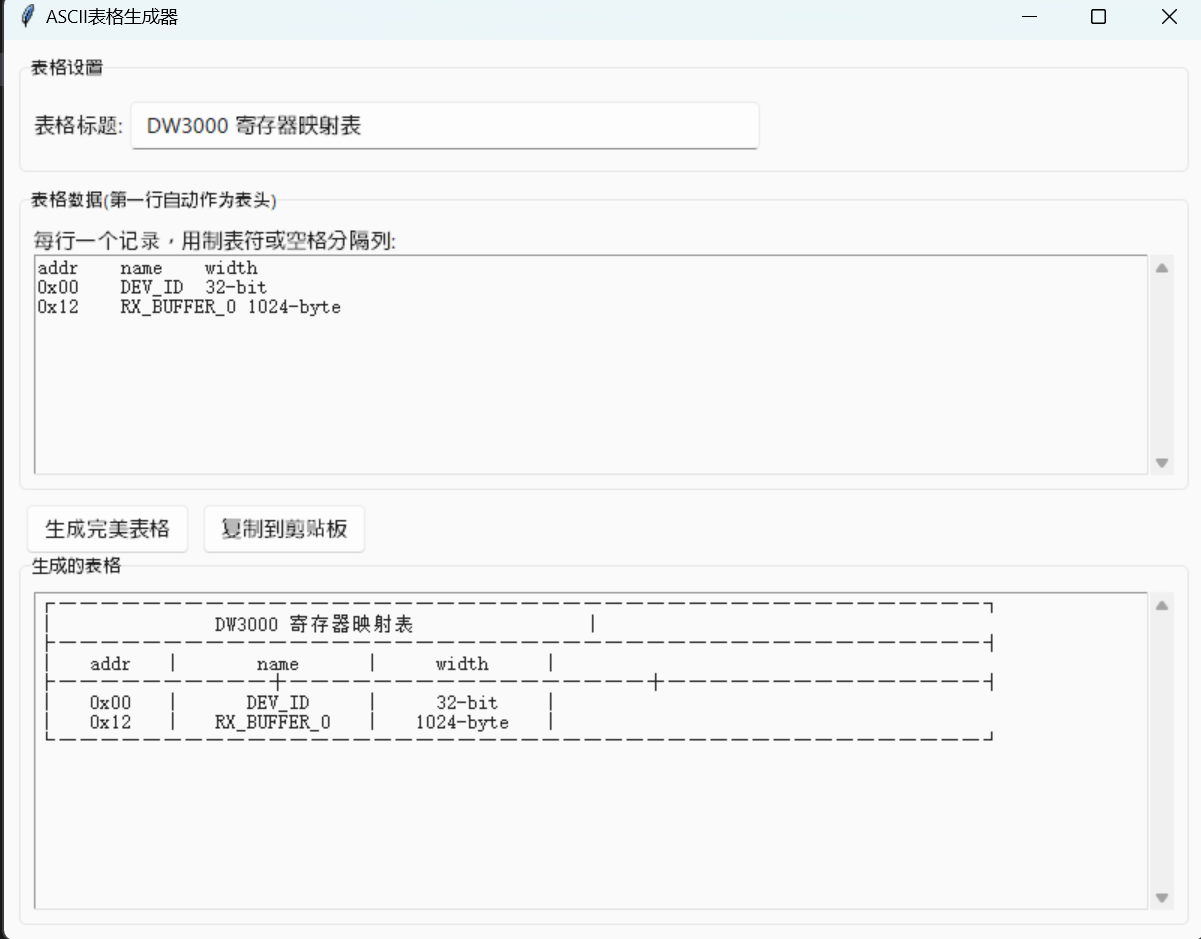

2、上位机界面效果：

二、操作

1、直接使用exe文件

百度网盘链接如下：

通过网盘分享的文件：ASCII表格生成器
链接: https://pan.baidu.com/s/1GY5-F0Ha-sWsSDttyw6aCw?pwd=kcy4 提取码: kcy4
--来自百度网盘超级会员v5的分享

2、使用源码编译方法（源码见附录）

首先安装Python，执行以下指令安装所需要的python库：

// 安装GUI库
pip install sv_ttk -i https://pypi.tuna.tsinghua.edu.cn/simple/

// 安装打包所需要的库
pip install sv_ttk -i https://pypi.tuna.tsinghua.edu.cn/simple/

执行打包命令：

// 其中my.ico为应用图标
pyinstaller -F -w -i my.ico --hidden-import numpy tool.py

三、附录：

1、源码

import tkinter as tk
from tkinter import ttk, messagebox, scrolledtext
import sv_ttk
import re

class PerfectAsciiTableGenerator:
    def __init__(self, root):
        self.root = root
        self.root.title("ASCII表格生成器-LSK")
        self.root.geometry("800x600")

        # 应用Sun Valley主题
        sv_ttk.set_theme("light")

        # 创建主框架
        self.main_frame = ttk.Frame(root, padding="10")
        self.main_frame.pack(fill=tk.BOTH, expand=True)

        # 标题部分
        self.title_frame = ttk.LabelFrame(self.main_frame, text="表格设置", padding="10")
        self.title_frame.pack(fill=tk.X, pady=(0, 10))

        ttk.Label(self.title_frame, text="表格标题:").grid(row=0, column=0, sticky=tk.W)
        self.title_entry = ttk.Entry(self.title_frame, width=50)
        self.title_entry.grid(row=0, column=1, padx=5, pady=5, sticky=tk.W)
        self.title_entry.insert(0, "DW3000 寄存器映射表")

        # 数据部分
        self.data_frame = ttk.LabelFrame(self.main_frame, text="表格数据", padding="10")
        self.data_frame.pack(fill=tk.BOTH, expand=True)

        ttk.Label(self.data_frame, text="第一行为表头，用制表符或空格分隔列:").pack(anchor=tk.W)
        self.data_text = scrolledtext.ScrolledText(self.data_frame, height=10)
        self.data_text.pack(fill=tk.BOTH, expand=True)

        # 设置示例数据
        example_data = """addr\tname\twidth
0x00\tDEV_ID\t32-bit
0x12\tRX_BUFFER_0\t1024-byte"""
        self.data_text.insert(tk.END, example_data)

        # 按钮部分
        self.button_frame = ttk.Frame(self.main_frame)
        self.button_frame.pack(fill=tk.X, pady=(10, 0))

        self.generate_btn = ttk.Button(self.button_frame, text="生成表格", command=self.generate_table)
        self.generate_btn.pack(side=tk.LEFT, padx=5)

        self.copy_btn = ttk.Button(self.button_frame, text="复制", command=self.copy_to_clipboard)
        self.copy_btn.pack(side=tk.LEFT, padx=5)

        # 结果部分
        self.result_frame = ttk.LabelFrame(self.main_frame, text="生成的表格", padding="10")
        self.result_frame.pack(fill=tk.BOTH, expand=True)

        self.result_text = scrolledtext.ScrolledText(self.result_frame, height=15)
        self.result_text.pack(fill=tk.BOTH, expand=True)
        self.result_text.config(state=tk.DISABLED)

    def generate_table(self):
        try:
            # 获取输入数据
            title = self.title_entry.get()
            lines = [line.strip() for line in self.data_text.get("1.0", tk.END).split('\n') if line.strip()]

            if not lines:
                raise ValueError("请输入至少一行数据")

            # 自动识别分隔符
            if any('\t' in line for line in lines):
                sep = '\t'
            else:
                sep = ' '

            # 解析数据
            rows = [re.split(r'[\t ]+', line.strip()) for line in lines]
            headers = rows[0]
            data_rows = rows[1:] if len(rows) > 1 else []

            # 检查列数一致性
            col_count = len(headers)
            for i, row in enumerate(rows, 1):
                if len(row) != col_count:
                    raise ValueError(f"第 {i} 行列数不一致，应为 {col_count} 列，但找到 {len(row)} 列")

            # 生成表格
            table = self._create_perfect_table(title, headers, data_rows)

            # 显示结果
            self.result_text.config(state=tk.NORMAL)
            self.result_text.delete("1.0", tk.END)
            self.result_text.insert(tk.END, table)
            self.result_text.config(state=tk.DISABLED)

        except Exception as e:
            messagebox.showerror("错误", f"生成表格时出错:\n{str(e)}")

    def _create_perfect_table(self, title, headers, data):
        borders = {
            'tl': '┌', 'tr': '┐',  # 顶角
            'bl': '└', 'br': '┘',  # 底角
            'h': '─', 'v': '│',    # 水平/垂直线
            'lt': '├', 'rt': '┤',  # 左右连接
            'c': '┼'               # 交叉
        }

        # 计算每列宽度（内容+6保证两侧各3空格）
        col_widths = [
            max(max(len(str(item)) for item in col) + 6, 7)  # 最小宽度为7
            for col in zip(headers, *data)
        ]

        # 计算总宽度（列宽之和 + 列间垂直线）
        total_width = sum(col_widths) + (len(col_widths) - 1)

        lines = []

        # 1. 顶部边框
        top_line = borders['tl'] + borders['h'] * total_width + borders['tr']
        lines.append(top_line)

        # 2. 标题行
        if title:
            title_line = borders['v'] + title.center(total_width) + borders['v']
            lines.append(title_line)

        # 3. 表头分隔线
        hline = borders['lt']
        for i, w in enumerate(col_widths):
            hline += borders['h'] * w
            hline += borders['h'] if i < len(col_widths)-1 else borders['rt']
        lines.append(hline)

        # 4. 表头行
        header_line = borders['v']
        for i, (header, w) in enumerate(zip(headers, col_widths)):
            header_line += str(header).center(w)
            header_line += borders['v'] if i < len(headers)-1 else borders['v']
        lines.append(header_line)

        # 5. 数据分隔线（带交叉）
        dline = borders['lt']
        for i, w in enumerate(col_widths):
            dline += borders['h'] * w
            dline += borders['c'] if i < len(col_widths)-1 else borders['rt']
        lines.append(dline)

        # 6. 数据行
        for row in data:
            row_line = borders['v']
            for i, (item, w) in enumerate(zip(row, col_widths)):
                row_line += str(item).center(w)
                row_line += borders['v'] if i < len(row)-1 else borders['v']
            lines.append(row_line)

        # 7. 底部边框
        bottom_line = borders['bl']
        for i, w in enumerate(col_widths):
            bottom_line += borders['h'] * w
            bottom_line += borders['h'] if i < len(col_widths)-1 else borders['br']
        lines.append(bottom_line)

        return '\n'.join(lines)

    def copy_to_clipboard(self):
        """将生成的表格复制到剪贴板"""
        table = self.result_text.get("1.0", tk.END).strip()
        if table:
            self.root.clipboard_clear()
            self.root.clipboard_append(table)
            messagebox.showinfo("成功", "表格已复制到剪贴板!")
        else:
            messagebox.showwarning("警告", "没有可复制的内容!")

if __name__ == "__main__":
    root = tk.Tk()
    app = PerfectAsciiTableGenerator(root)
    root.mainloop()

# pyinstaller -F -w -i my.ico --hidden-import numpy tool.py

---
